    Tecnica di taglio
    a segatrice
    + BDM Sbavatura a spazzole

    Un programma di taglio
    a segatrice e sbavatura
    per esecuzioni di taglio
    singolo e multiplo

    Richieste

    Con un macchinario così configurato è possibile tagliare tubi, stanghe e barre, materiale pieno, profili speciali e ovali piatti di dimensioni diverse. Esso combina il taglio a segatrice e la sbavatura a spazzole in un’unica unità di lavorazione.
    Tubi quadrangolari, quadrati, tondi e profilati possono essere indifferentemente tagliati, sbavati, impilati nelle casse e imballati dai nostri centri di produzione. Sono prodotti che trovano impiego nell’industria dei mobili – per esempio scrivanie ad altezza regolabile – nella costruzione di ponteggi e nella realizzazione di sistemi di magazzinaggio e logistica. I nostri centri di produzione possono fornire le più svariate dimensioni, gamme di diametro e varianti di taglio, nella versione singola e multipla.

    Impianto segatrice e sbavatrice per acciaio, alluminio e applicazioni speciali

    Tecnica per la troncatura e la sbavatura di tubi, tondini e profili speciali.
    Produzione efficiente di sistemi di sollevamento T-Lift o di elementi per la costruzione di ponteggi!

    Innovativo, intuitivo e potente

    Funzioni tecniche

    • Centro di produzione per taglio a segatrice singolo e multiplo
    • Spessore parete da 0,5 mm a materiale pieno
    • Optional – Aspirazione trucioli di lavorazione direttamente alla fonte (taglio)
    • Centro di produzione a comando NC
    • Servotrasmissioni altamente dinamiche
    • Ciclo di produzione totalmente automatico
    • Alimentazione materiale tramite magazzino di carico a fascio
    • Cadenzamento e posizionamento automatico del materiale di partenza
    • Costi unitari e di attrezzaggio minimi grazie a tempi ciclo brevissimi
    • Sicurezza di processo ottimale in fase di produzione
    • Massima affidabilità e flessibilità nella realizzazione
    • Schermate utente intuitive e navigazione trasparente attraverso le voci di menu
    • Modalità operativa per batch di lavorazione:
      • Allestimento, salvataggio e gestione di elenchi, prodotti e dati di taglio per ciascun job
      • Caricamento ed elaborazione totalmente automatica di parametri pezzo e impostazioni macchina
      • Analisi e tabulato di dati di produzione e dati di taglio riferiti al batch di lavorazione
      • Rilevamento del bordo materiale in assenza di contatto per l’intestazione e le estremità residue ≥ 0mm
    • Produzione di max. 3 lunghezze materiale diverse, all’interno della stessa lunghezza di partenza
    • Espulsione definita dei pezzi attraverso 3 possibili uscite materiale
    • Misurazione della lunghezza per il taglio singolo e multiplo
    • Correzione automatica della lunghezza pezzo
    • Ottimizzazione del consumo di energia e aria compressa attraverso le impostazioni riferite al prodotto
    • Monitoraggio definito della lama segatrice e del relativo azionamento
    • Controllo collisione e relativo tabulato
    • Supervisione serraggio degli utensili dedicati
      • Regolazione in continuo della forza di serraggio
    • Espulsione definita del pezzo in base a parametri individuali, ad es.
      • lunghezze pezzo non conformi
      • errori di serraggio
      • abbandono del range impostato per la coppia segatrice
      • taglio incompleto
    • Conformità CE e secondo le direttive dell’Unione Europea + America del Nord

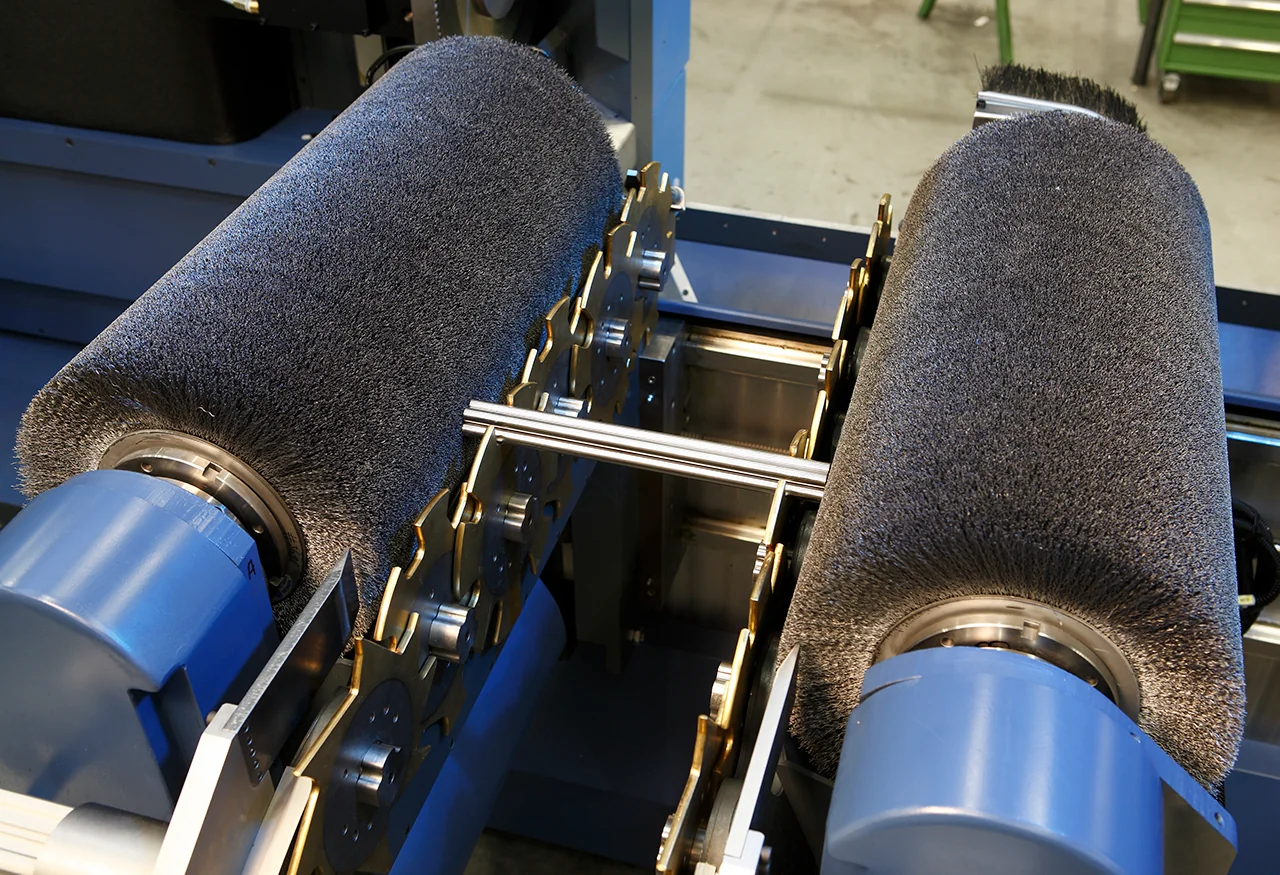

    • Sistema integrato di sbavatura a spazzole per applicazioni di taglio singolo e multiplo
    • Impostazioni variabili della velocità delle spazzole
    • Impostazioni variabili della profondità d’inserzione delle spazzole
    • Impostazione automatica della lunghezza pezzo
    • Trasporto di materiale tondo e profilato nel taglio singolo e multiplo
    • Trasporto pezzo tramite dischi di trasporto a comando NC
    • Selezione di programmi speciali di spazzolatura e trasporto per diverse qualità di materiale
    • Rotazione dei pezzi di 360° durante la sbavatura a spazzole
    • Monitoraggio prestazione dei meccanismi di azionamento spazzole
    • Aspirazione polveri di sbavatura a spazzole tramite separatore a umido





    Prestazioni massime sin dalle fasi iniziali!

    Dati tecnici

    Diametro da - a 10 – 105 mm
    Taglio multiplo 10 – 45 mm
    Materiale profilato 10 x 10 mm - 80 x 80 mm
    120 x 62 mm
    Possibilità di taglio multiplo
    Lunghezze di produzione 3.000 – 6.500/
    8.000/9.500/12.500/
    14.500/16.500 mm
    Peso fascio 5.000 kg (8.000 kg)
    Lunghezze pezzo 30 – 1.000/2.000/2.500/
    3.000 … 6.500 mm
    Precisione di lavorazione
    della lunghezza pezzo,
    misura di riferimento Dₐ = 50 mm
    ±0,05 mm
    s = 0,03 mm
    Produttività massima Taglio singolo 3.500 pz/h
    Doppio taglio max. 7.200 pz/h
    Taglio triplo max. 8.900 pz/h
    Taglio quadruplo max. 11.900 pz/h
    Taglio settuplo max. 19.800 pz/h
    Potenza meccanica della segatrice max. 18 kW
    Tempi di attrezzaggio,
    cambio lama segatrice
    2 min
    Tempi di attrezzaggio,
    cambio di tutti gli utensili
    di serraggio
    7 min
    Tempi di attrezzaggio,
    cambio delle spazzole a rullo
    50 min
    Diametro da - a 10 – 136 mm
    Taglio multiplo 10 – 60 mm
    Materiale profilato 10 x 10 – 108 x 108 mm
    195 x 48 mm
    Possibilità di taglio multiplo
    Lunghezze di produzione 3.000 – 6.500/
    8.000/9.500/12.500/
    14.500/16.500 mm
    Peso fascio 5.000 kg (8.000 kg)
    Lunghezze pezzo 100 – 1.000/
    2.000/2.500/
    3.000 … 6.500 mm
    Precisione di lavorazione
    della lunghezza pezzo,
    misura di riferimento Dₐ = 50 mm
    ±0,05 mm
    s = 0,03 mm
    Produttività massima Taglio singolo 2.100 pz/h
    Doppio taglio max. 4.100 pz/h
    Taglio triplo max. 5.600 pz/h
    Taglio quadruplo max. 7.500 pz/h
    Taglio settuplo
    Potenza meccanica della segatrice max. 18 kW
    Tempi di attrezzaggio,
    cambio lama segatrice
    2 min
    Tempi di attrezzaggio,
    cambio di tutti gli utensili
    di serraggio
    7 min
    Tempi di attrezzaggio,
    cambio delle spazzole a rullo
    50 min
    Diametro da - a 10 – 169 mm
    Taglio multiplo 10 – 90 mm
    Materiale profilato 10 x 10 – 120 x 120 mm
    140 x 80 mm
    Possibilità di taglio multiplo
    Lunghezze di produzione 3.000 – 6.500/
    8.000/9.500/12.500/
    14.500/16.500 mm
    Peso fascio 5.000 kg (8.000 kg)
    Lunghezze pezzo 100 – 1.000/2.000/2.500/
    3.000 … 6.500 mm
    Precisione di lavorazione
    della lunghezza pezzo,
    misura di riferimento Dₐ = 50 mm
    ±0,05 mm
    s = 0,03 mm
    Produttività massima Taglio singolo 2.100 pz/h
    Doppio taglio max. 4.100 pz/h
    Taglio triplo max. 5.600 pz/h
    Taglio quadruplo max. 7.500 pz/h
    Taglio settuplo
    Potenza meccanica della segatrice max. 36 kW
    Tempi di attrezzaggio,
    cambio lama segatrice
    2 min
    Tempi di attrezzaggio,
    cambio di tutti gli utensili
    di serraggio
    7 min
    Tempi di attrezzaggio,
    cambio delle spazzole a rullo
    50 min
